一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两个前置USB同时连接USB设备的话，会出现其中一个不能正常使用的情况，这属于该主板的Bug，两个前置USB单独使用还是正常的。

§机箱前置音频接线的定义

通常情况下，红线：MIC接入、白线或绿线：左右声道、黑线：接地，另外，有一根橙线或红线为MIC提供电源。机箱厂商为了使音频接线通用于各种音频接口的主板，将信号线分散设计并作以标识，但这是极少数，大多数的音频线都做到了一个模块上，便于接线。

§主板前置音频针的定义

第一类：10针型（其中一针空位），10针型中包含以下三种定义方式。



www.5ijcw.com /49/WBT0B__20060105234631113.png" >







（其中图十二的音频定义方式极为少见，目前只有大众FR33E主板采用该种方式）

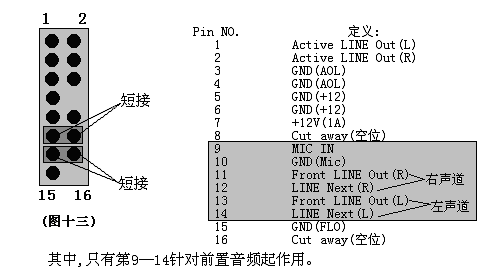

第二类：16针型（其中两针空位）



下面将详细介绍一下八亿时空系列机型所采用的主板（支持前置USB/音频）其前置USB/音频是如何定义的，在这里只给出各种主板的型号和芯片组类型，因不同机型采用不同品牌的主板且同一种机型也有可能采用不同品牌的主板，故无法归属为何种机型。



USB/音频组合



主板/芯片组

备注

图三与图十



精英P6VEM2 /VIA VT8601

精英P6VEM3 /SIS630E

三帝BV23ML /VIA 8601T

三帝S21MT /SIS630ET

三帝P266MLU /VIA P4M266A

三帝PV40M（L） /VIA P4X266

三帝PV51M（L）V1.3/ VIA P4M266

三帝PV41M（L）V1.3/ VIA P4M266

三帝PV52ML / VIA P4M266

三帝PVXEML / VIA P4X266E

捷波P4XDMP　　　　/ VIA P4X266E

同维M921(LR) / VIA P4X266

同维M925(LR) V1.3 / VIA P4M266

同维M927(LR) V1.3 / VIA P4M266

精英P4VXMS / VIA P4X266

精英P4VXMD / VIA P4X266

精英P4VMM2 V1.3 / VIA P4M266

精英P4VMM2 V3.2 / VIA P4M266

精英P4VMM2 V3.2A / VIA P4M266A

精英P4VMM2 V7.3 / VIA P4M266A

映泰U8668Pro /VIA P4M266

映泰U8668Grand /VIA P4M266A

映泰U8668-D V7.1 /VIA P4M266A

映泰U8569V1.2 /VIA P4X266E

技嘉8IEML-T /I845E

精英L4VXA2 /VIA P4X400

VIA P4PB400FL /VIA P4X400

VIA P4UB400-FL /VIA P4X400

INTELD845GLAD /I845GL

INTELD845EPT2 /I845E

INTEL845PE /I845PE

INTEL865PESO /I865PE

INTEL865PERL/PECE /I865PE

INTELD845EPI/GVSR /I845E(GV)

INTELD865PCD /I865P

大众VC37 /I845GL

博登P4M2－BL　　/VIA P4M266

华擎(ASRock)M266A /VIA P4M266A

精英P4VMM2 V5.0A /VIA P4M266A

精英SIS648FX /SIS648FX

大众P4M-800T /VIA PT800

映泰P4TSV /I865G
